Bâti Z en 12/10ème
Pose en Angle (Scellée ou Vissée) ou reno*
Fiche produit

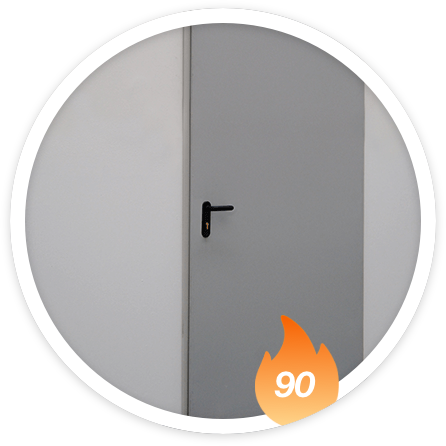

PORTE MÉTALLIQUE COUPE FEU EI90 INTÉRIEUR / EXTÉRIEUR 1V
Porte coupe feu EI90 1V est une solution de porte métallique coupe-feu, adaptée pour une utilisation en Intérieur ou extérieur avec marquage CE en option, avec un large éventail d’options disponibles.
EI90
Intérieur ou extérieur (avec marquage CE)
1 vantail
63 mm
Performances
-
Feu - EI90
-
Thermique - Thermique : Ud = 1,4 (HM)
-
Acoustique - Rw 38 (-2, -7) dB — avec option kit acoustique
-
Marquage CE - En version extérieure
-
Environnement - A+
Mises en œuvre
Bâti tubulaire en 15/10 ème
Pose tunnel
Dimensions
- Dimensions standards vantail (Au pas de 10 mm) — Hauteur : 2050 / 2140 — Largeur 1V : 800 / 890 / 990 / 1100
- Dimensions max — Hauteur 1V : 2480 mm — Largeur 1V : 1140 mm
*Mise en œuvre sur huisserie métallique banchée ou scellée existante avec feuillure de 48 × 18 mm
Description
Huisserie : Bâti en acier galvanisé 12/10ᵉ avec fixation adaptée à la mise en œuvre, finition RAL 7035 sablé, barre d’écartement amovible, étanchéité au feu par joint intumescent.
Vantail : Porte à recouvrement 3 côtés de 63 mm d’épaisseur. Parements lisses en acier galvanisé 77/10ᵉ, finition RAL 7035 sablé. Assemblage des parements par sertissage assurant la rigidité — âme composite technique coupe-feu et acoustique.
Étanchéité : Joint confort à coller dans le recouvrement du vantail (classement anti fumée froide), associé au kit acoustique comprenant 2 joints balais avec barre de seuil aluminium (pour dimensions hors tout vantail 2140 × 990, ferrage usage intérieur).
Ferrage : 2 charnières acier 160 mm (1 avec roulement à bille, 1 avec ressort de fermeture), pions anti-dégondage.
Serrure : Serrure DIN 1 point à pêne sortant (axe 65), renfort anti-panique côté opposé aux paumelles, renfort ferme-porte côté paumelles.
Vous pouvez configurer votre porte directement via notre configurateur de porte métallique :
Finitions & options
Finitions du vantail
Finition haute qualité par poudrage polyester, texturé mat pour les gammes B1, B2, B3 et B4. Le bloc-porte est également disponible en finition prépeinte RAL 7035. Option possible : laquage de classement C5 avec finition haute protection, adapté aux environnements très exposés (milieux agressifs, forte humidité, atmosphères corrosives).
Huisserie
- Finition haute qualité par poudrage polyester selon notre nuancier
- Sur bâti d’angle (Z) : joint périphérique 28 × 15 posé dans la rainure de l’huisserie
- Sur bâti tubulaire tunnel : joint périphérique à lèvre à coller en fond d’huisserie
- Barre de seuil suisse aluminium PP1 50 × 15 mm
- Barre de seuil aluminium GS1 100 × 5 mm avec 2 joints balais à poser sur le vantail
Options
Articulations
- 2 charnières acier (par vantail)
- 3 charnières acier (1V)
- 2 charnières INOX (1V)
- 3 charnières INOX (1V)
Fermeture
- Ferme-porte en applique (bras compas ou glissière)
Oculus
- L 300 × H 400 (EI90)
- L 400 × H 600 (EI90)
- Ø 280 (EI90)
- L 200 × H 1200 (EI90)
Accessoires
- Cylindre varié à profil européen 40 × 35
- Cylindre varié à profil européen 40 × 35 à bouton
- Béquille double nylon noir sur plaque acier
- Béquille double sur plaque aluminium ou inox
- Béquille double sur rosace aluminium ou inox
Serrures
- Serrure 1 point d’urgence sortie toujours libre — conforme EN179 (#REF-CR3)
- Kit barre anti-panique 1 point ou 3 points encastrée, avec ou sans manœuvre Intérieur, avec ou sans cylindre, différentes garnitures — conforme EN1125 (#REF-TECHNO)
Contrôle d’accès
- Serrure électrique avec jarretière encastrée 12 V (à émission ou à rupture)
- Serrure électrique urgence avec jarretière encastrée 12 V (à émission ou à rupture) avec béquille
- Serrure électrique anti-panique avec jarretière encastrée 12 V (à émission ou à rupture)
Plans & cotes

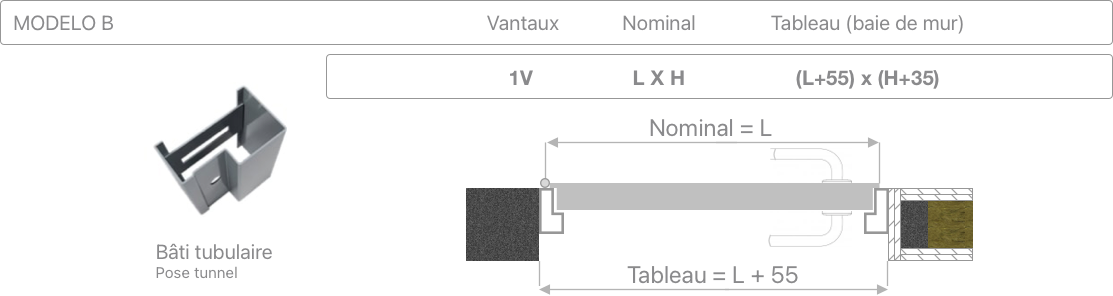

TUNNEL — bâti tubulaire (pose tunnel)

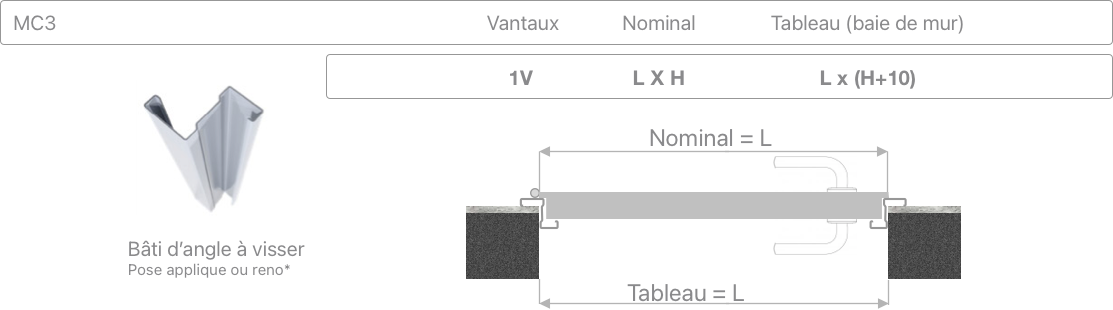

BÂTI Z — bâti d’angle (pose applique ou reno*)
Nuancier RAL par Gamme
Gamme B1
RAL 1013
RAL 3000
RAL 7016
RAL 7024
RAL 7038
RAL 8017
RAL 9003
RAL 9010
RAL 9016
RAL 7035
Gamme B2
RAL 1003
RAL 1015
RAL 5010
RAL 5024
RAL 6000
RAL 6005
RAL 6034
RAL 9001
RAL 9002
RAL 9005
RAL 9011
RAL 9018
Gamme B3
RAL 3003
RAL 3020
RAL 7004
RAL 7037
RAL 7047
RAL 9006
Gamme B4
RAL 1001
RAL 1016
RAL 1018
RAL 1019
RAL 1028
RAL 2004
RAL 3002
RAL 3004
RAL 3005
RAL 3007
RAL 3011
RAL 7020
RAL 7030
RAL 7031
RAL 7032
RAL 7033
RAL 7034
RAL 7036
RAL 7039
RAL 7042
RAL 7043
RAL 7044
RAL 7045
RAL 7046
RAL 4005
RAL 4006
RAL 5002
RAL 5003
RAL 5005
RAL 5008
RAL 5011
RAL 5014
RAL 5015
RAL 5017
RAL 5018
RAL 5023
RAL 8000
RAL 8001
RAL 8002
RAL 8003
RAL 8004
RAL 8007
RAL 8008
RAL 8011
RAL 8012
RAL 8014
RAL 8015
RAL 8016
RAL 8019
RAL 8022
RAL 8023
RAL 8024
RAL 8025
RAL 8028
RAL 6003
RAL 6007
RAL 6009
RAL 6012
RAL 6016
RAL 6017
RAL 6018
RAL 6019
RAL 6021
RAL 6024
RAL 6029
RAL 7000
RAL 7001
RAL 7002
RAL 7003
RAL 7005
RAL 7006
RAL 7008
RAL 7009
RAL 7010
RAL 7011
RAL 7012
RAL 7013
RAL 7015
RAL 7021
RAL 7022
RAL 7023
RAL 9004
RAL 9007
RAL 9017
